ELECTRONICA DE CONTROL
DOBLE SPLITTER DMX
FORMATO RACK 19´´´ ´

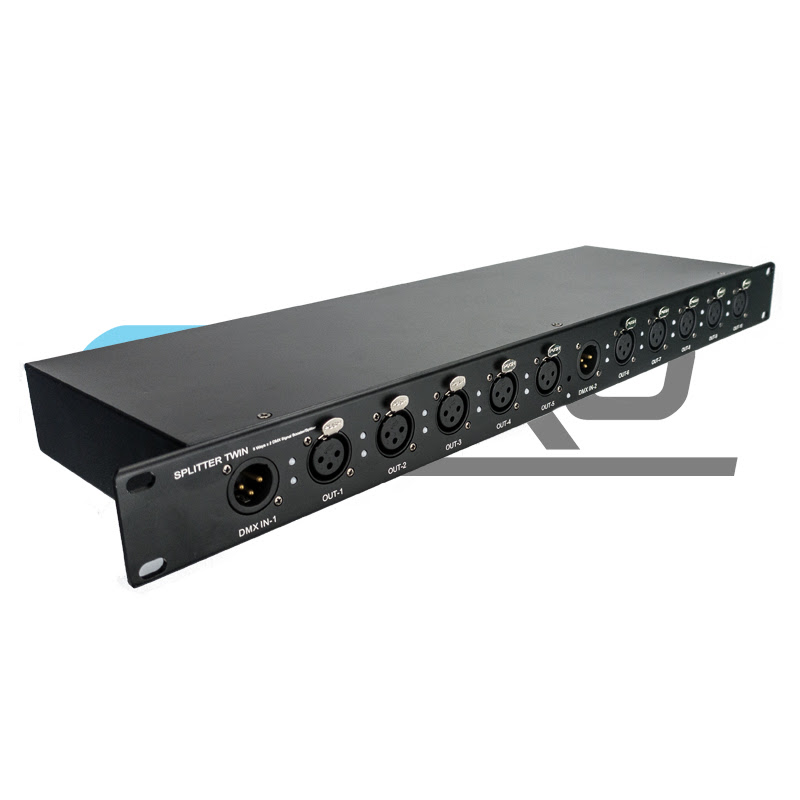

El E DMX 2x5 RACK , es un doble splitter dmx . Dos splitter de 5 salidas , dentro de una misma caja . Un splitter muy versátil , diseñado para su instalación en racks de 19 pulgadas ocupando solo una unidad de altura .
Un splitter que cumple con el estándar DMX-512 (1990) y es capaz de manejar dos universos dmx (1024 canales).
El E DMX 2x5 RACK tiene la capacidad para amplificar y regenerar la señal dmx entrante , manteniendo la calidad de la señal dmx en estado optimo para su posterior distribución en sus salidas.
La distribución de la señal se hace a través de sus puertos de salida independientes .

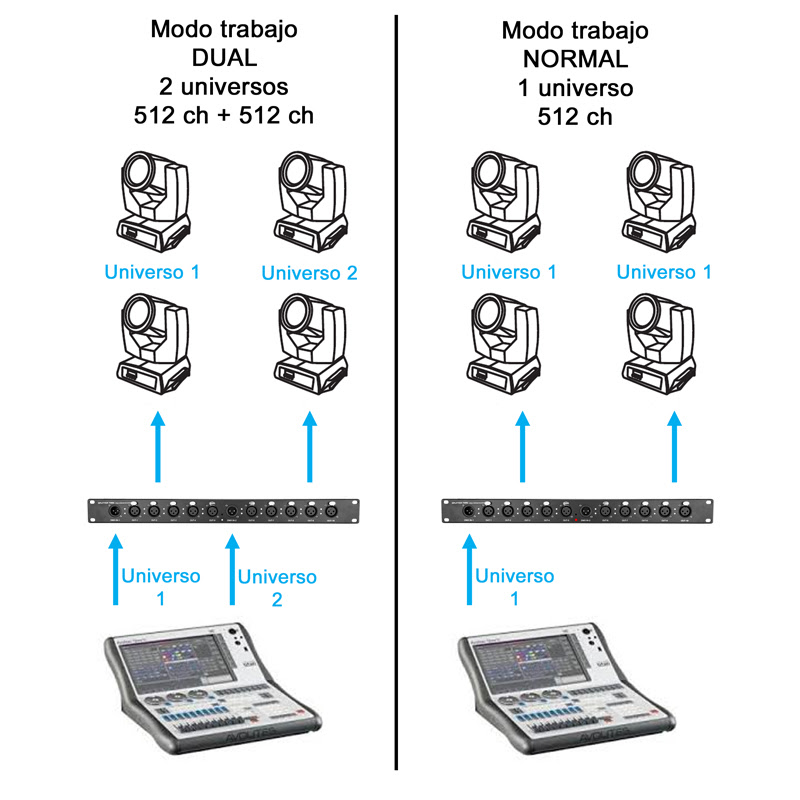

El E DMX 2x5 RACK puede trabajar de dos modos .
- En modo dual , obteniendo dos splitter dmx independientes con 5 salidas cada uno . Permitiendo manejar dos universos independientes (512 + 512 canales)
- En modo simple , obteniendo de una sola entrada , las 10 salidas . Permitiendo sacar de un mismo universo , 10 salidas independientes (512 canales)
Todas las salidas están ópticamente aislados para evitar ruidos o problemas entre diferentes líneas.
Las conexiones eléctricas se realizan mediante PowerCom con entrada y salida Link.

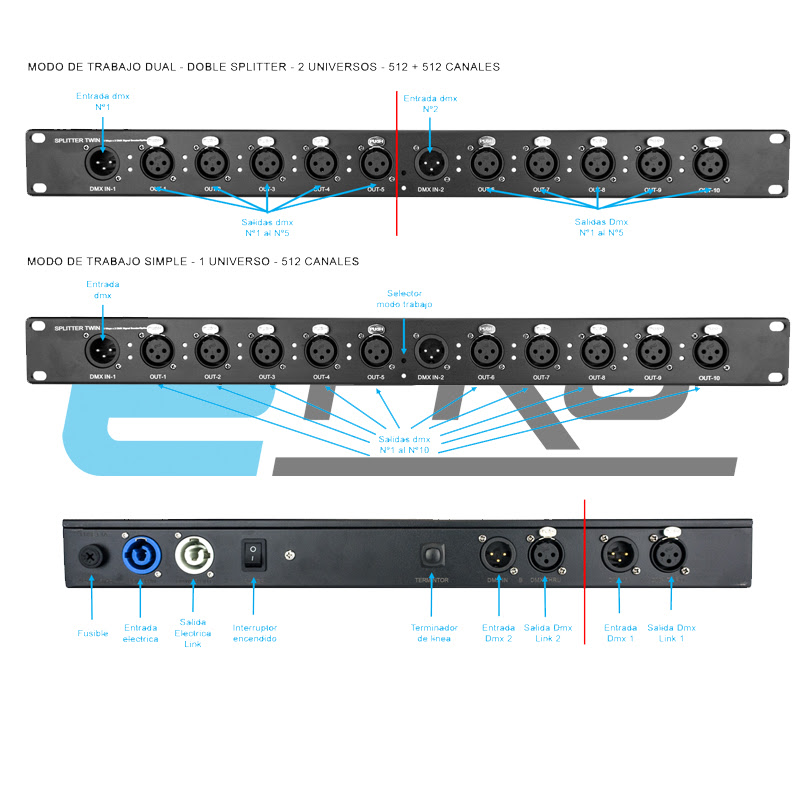

Dispone de múltiples entradas y salidas link ubicadas en su panel frontal y trasero . Facilitando múltiples opciones de configuración del cableado .

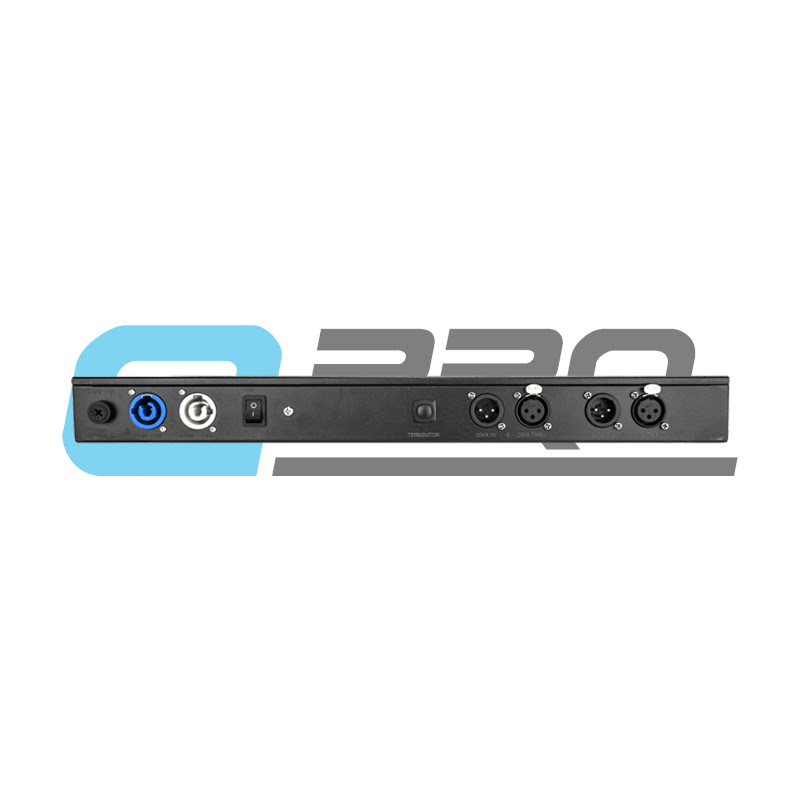

En el panel frontal dispone de una entrada y salida link de señal dmx mediante conexión XLR 3 . En su panel trasero , dispone de entrada con conexión XLR 3 y otra con conexión XLR 5 . Además de salida link con conexión XLR 3 y otra salida con conexión XLR 5 para poder reenviar la señal a otros splitter .

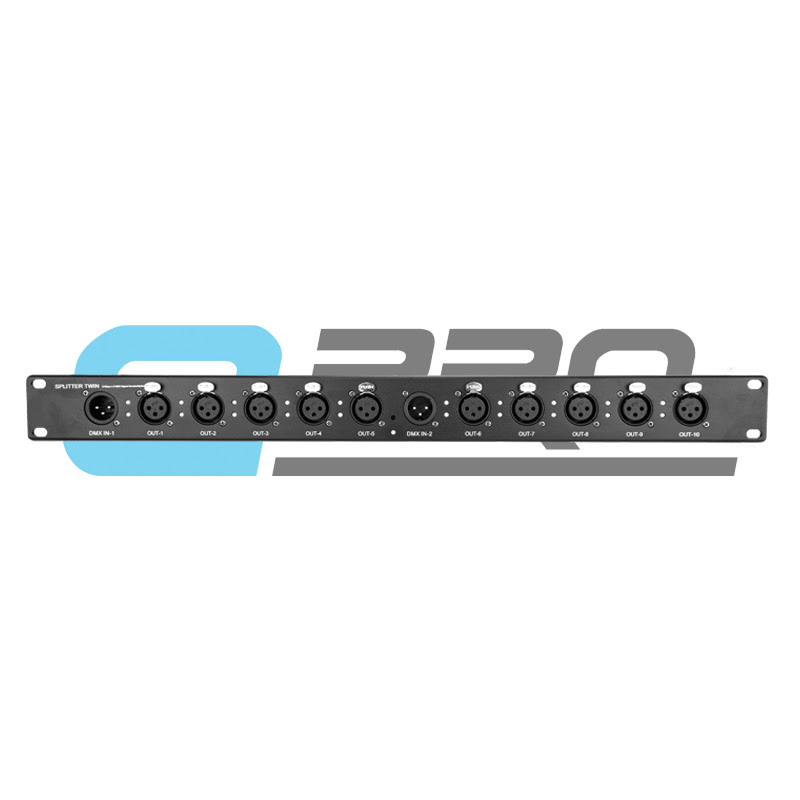

La distribución de la señal dmx se realiza mediante los 10 conectores ubicados en el panel frontal , con conectores XLR 3 .
En el panel frontal están dispuestos los indicadores led de información de estado a tiempo real . Indicando al usuario el funcionamiento correcto y la presencia de señal dmx en cada salida . Además del conmutador para el cambio de modo del splitter.

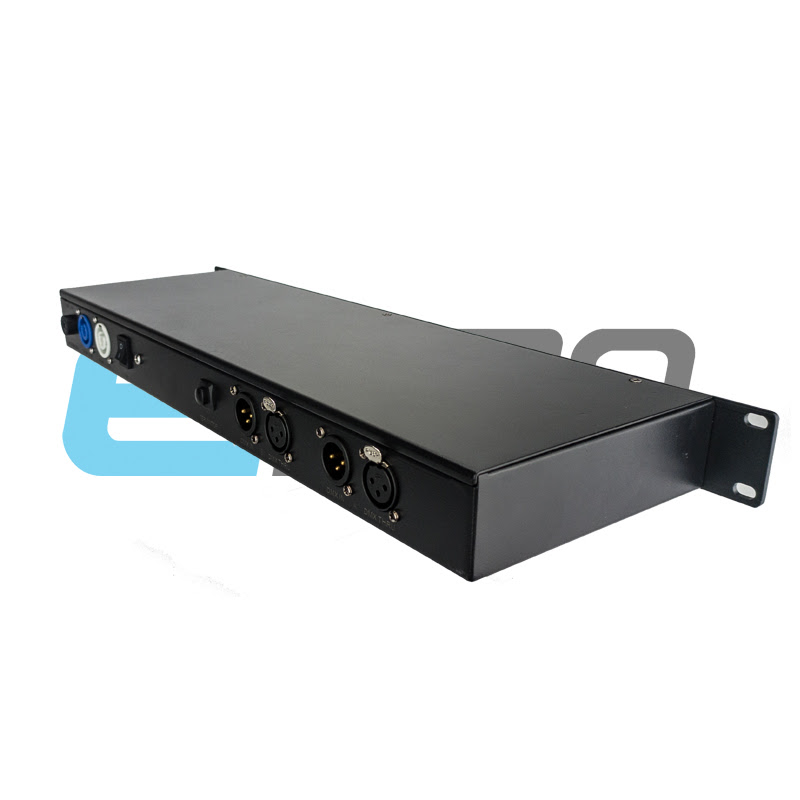

Equipado en su parte trasera , con un selector para activar el terminador de señal y evitar ruidos o problemas en la señal dmx .
VIDEO
ACCESORIOS
GALERIA DE FOTOS
CARACTERÍSTICAS TÉCNICAS
- 100 / 240V 50/60 Hz
POTENCIA DE ENTRADA
- 6 W @ 230V 50Hz.
- Conector alimentación Powercon (Entrada + salida link).
CARACTERISTICAS
- Modo DUAL , 512 + 512 canales , 2 entradas x 5 salidas.
- Modo SIMPLE , 512 canales , 1 entrada x 10 salidas.
- Amplificador de señal dmx
- Distribuidor de señal dmx
- Cumple con el estándar DMX512 (1990)
- 2 Entradas XLR 3 (frontal)
- 2 Entradas XLR 3 (trasera)
- 2 Salidas link XLR 3 (trasera)
- 10 Salidas XLR 3 (frontal)
- Salidas independientes ópticamente aisladas
- Terminador de linea de 120 ohm.
- Indicadores de presencia de señal en salidas
- Indicadores de funcionamiento en salidas
- Conmutador de cambio de modo de trabajo
CUERPO
- Estructura de aluminio
- Cubierta de aluminio .
- Formato rack 19 pulgadas
- 1 unidad de altura
DISPOSITIVOS DE SEGURIDAD
- Fusible de protección F1A/250V
CONDICIONES DE TRABAJO
- Cualquier posición de trabajo
- Temperatura de trabajo : Desde -10º hasta 45º
- Sujeción a rack mediante 4 tornillos
PESO
- 2.5 kilogramo
MEDIDAS
- 485mm largo , 170mm ancho , 43mm alto
GRADO PROTECCIÓN
- IP20 Uso en interior
