ELECTRONICA DE CONTROL
SPLITTER DMX FORMATO
RACK 19´´´ ´

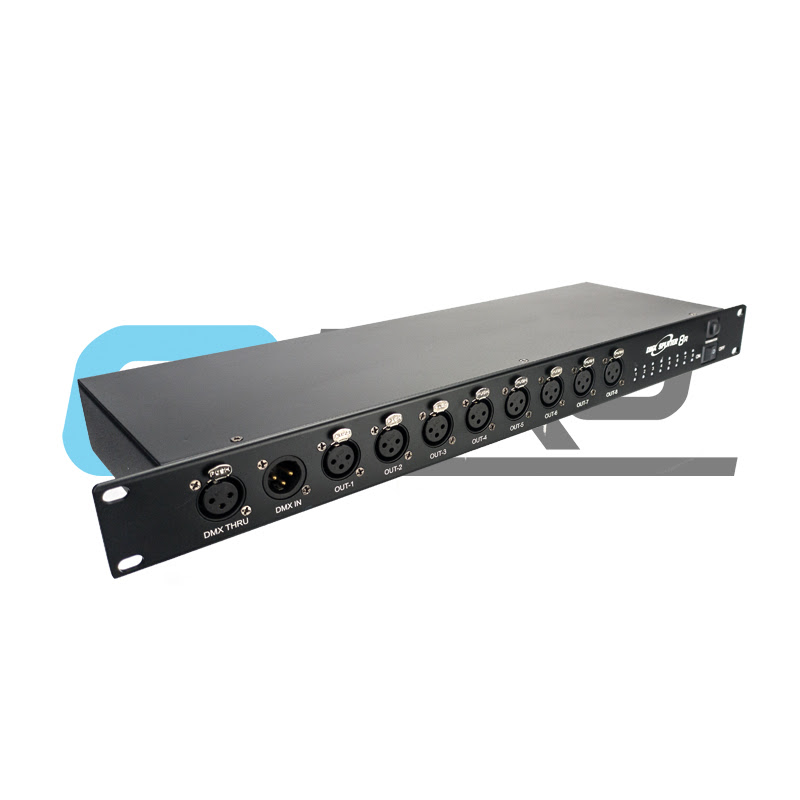

El DMX 8 RACK , es un splitter dmx muy versátil , diseñado para su instalación racks de 19 pulgadas ocupando solo una unidad de altura .
Un splitter que cumple con el estándar DMX-512 (1990) y es capaz de manejar un universo dmx (512 canales).
El DMX 8 RACK tiene la capacidad para amplificar y regenerar la señal dmx entrante , manteniendo la calidad de la señal dmx en estado optimo para su posterior distribución en sus salidas.
La distribución de la señal se hace a través de sus 8 puertos de salida independientes , que están ópticamente aislados para evitar ruidos o problemas entre diferentes líneas.
Las conexiones eléctricas se realizan mediante PowerCom con entrada y salida Link.

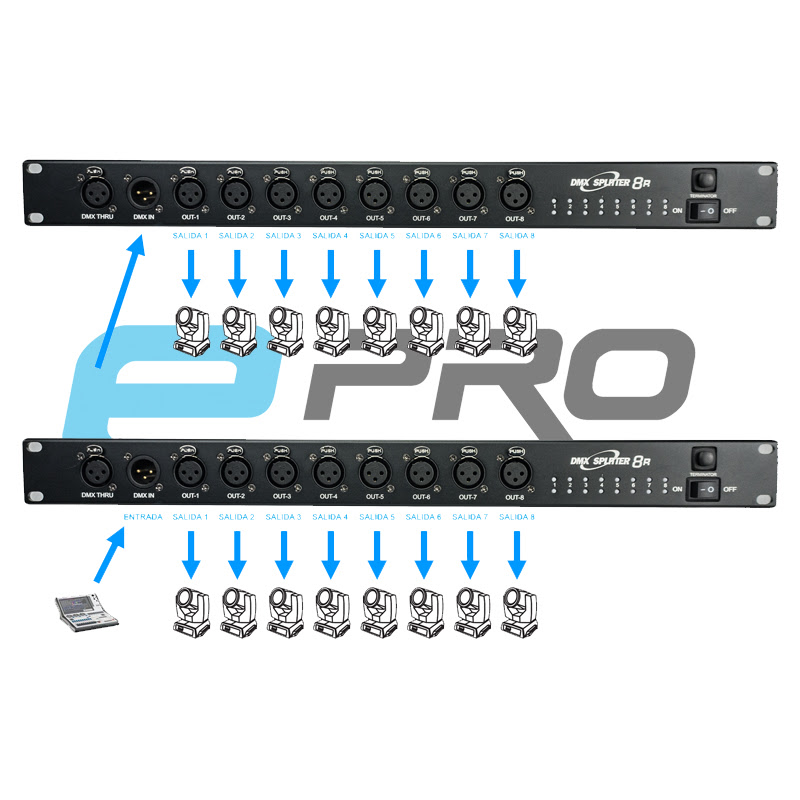

Dispone de múltiples entradas y salidas link ubicadas en su panel frontal y trasero . Facilitando múltiples opciones de configuración del cableado .

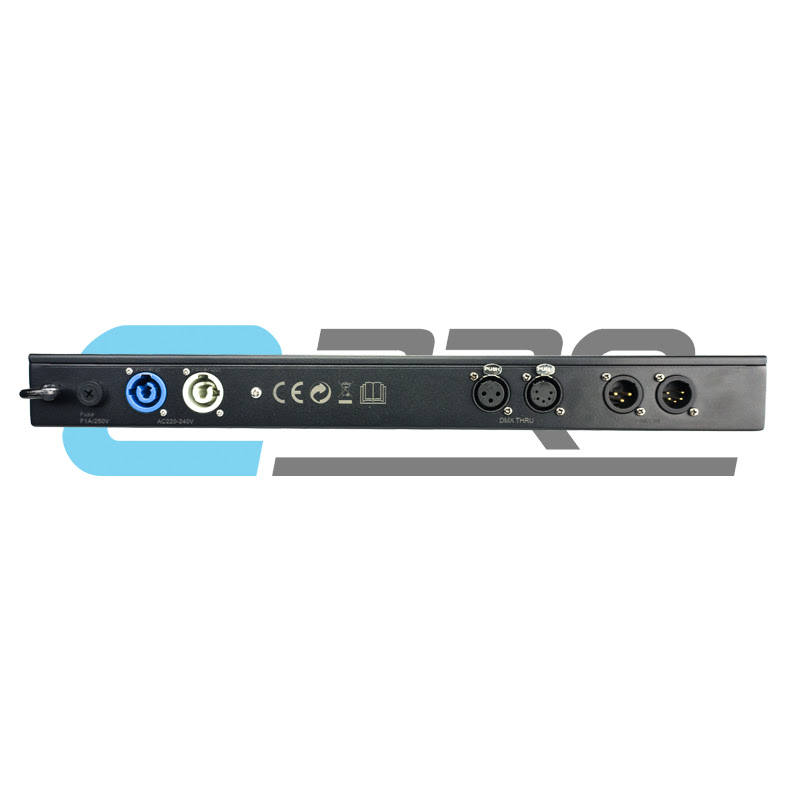

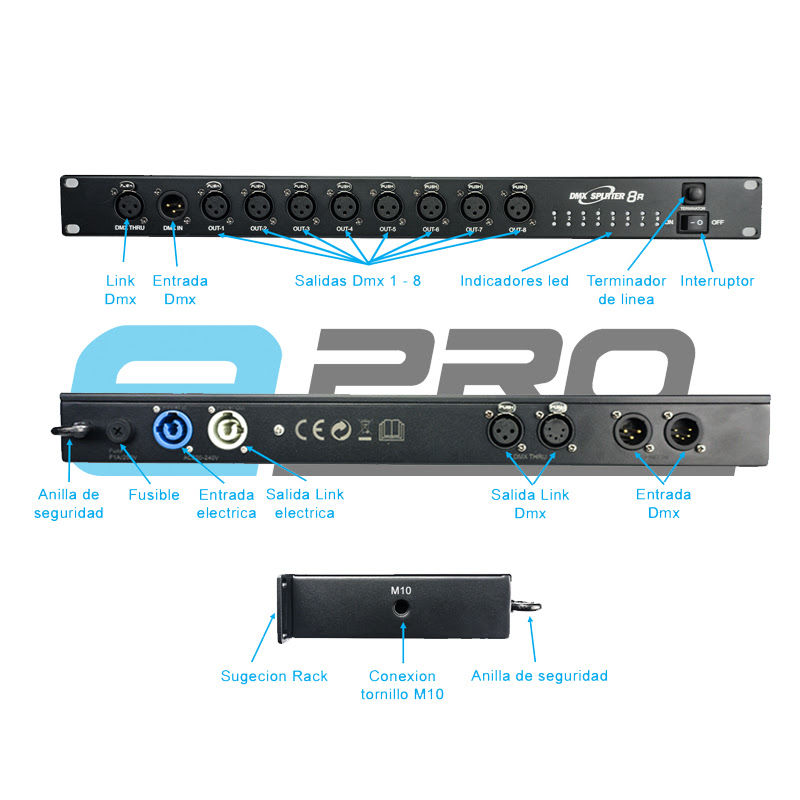

En el panel frontal dispone de una entrada y salida link de señal dmx mediante conexión XLR 3 . En su panel trasero , dispone de entrada con conexión XLR 3 y otra con conexión XLR 5 . Además de salida link con conexión XLR 3 y otra salida con conexión XLR 5 para poder reenviar la señal a otros splitter .

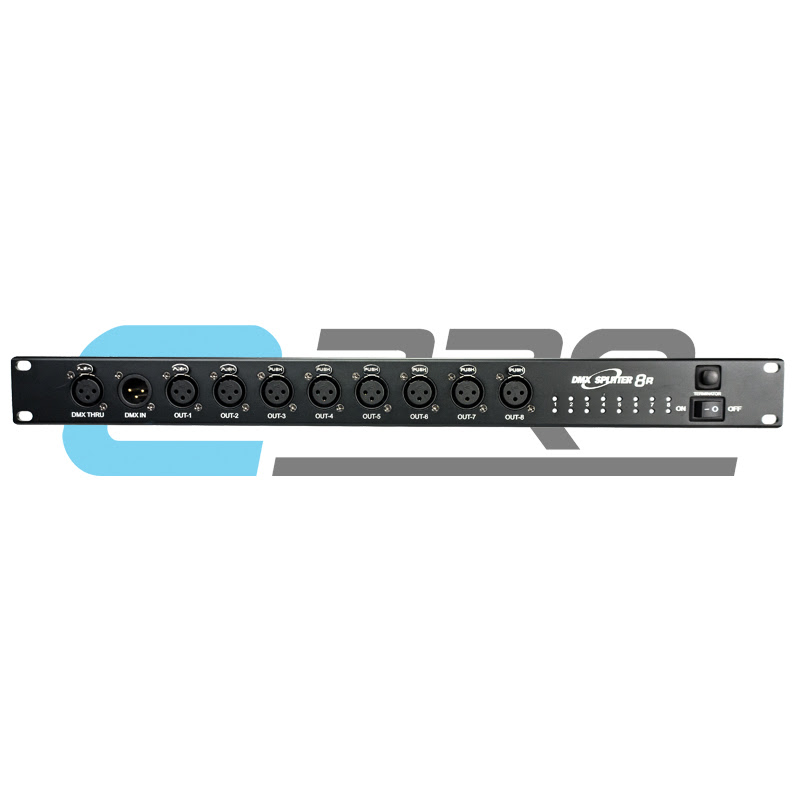

La distribución de la señal dmx se realiza mediante los 8 conectores ubicados en el panel frontal , con conectores XLR 3 .
En el panel frontal están dispuestos los indicadores led de información de estado a tiempo real . Indicando al usuario el funcionamiento correcto y la presencia de señal dmx en cada salida .
Equipado con un selector para activar el terminador de señal y evitar ruidos o problemas en la señal dmx .
VIDEO
ACCESORIOS
GALERIA DE FOTOS
CARACTERÍSTICAS TÉCNICAS
- 100 / 240V 50/60 Hz
POTENCIA DE ENTRADA
- 6 W @ 230V 50Hz.
- Conector alimentación Powercon (Entrada + salida link).
CARACTERISTICAS
- Amplificador de señal dmx
- Distribuidor de señal dmx
- Cumple con el estándar DMX512 (1990)
- 1 Entrada XLR 3 (frontal)
- 1 Entrada XLR 3 (trasera)
- 1 Entrada XLR 5 (trasera)
- 1 Salida Link XLR 3 (frontal)
- 1 Salida link XLR 3 (trasera)
- 1 Salida link XLR 5 (trasera)
- 6 Salidas XLR 3 (frontal)
- Salidas independientes ópticamente aisladas
- Terminador de linea de 120 ohm.
- Indicadores de presencia de señal en salidas
- Indicadores de funcionamiento en salidas
CUERPO
- Estructura de aluminio
- Cubierta de aluminio .
- Formato rack 19 pulgadas
- 1 unidad de altura
DISPOSITIVOS DE SEGURIDAD
- Fusible de protección F1A/250V
- Anilla de seguridad para cable anti caídas
CONDICIONES DE TRABAJO
- Cualquier posición de trabajo
- Temperatura de trabajo : Desde -10º hasta 45º

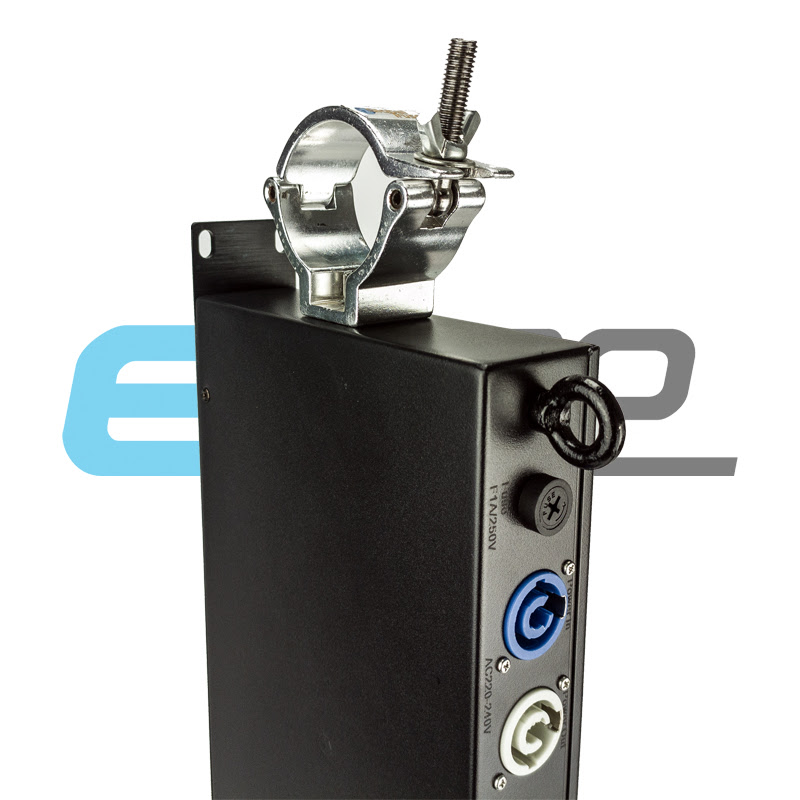

- 1 puntos de sujeción M10
- Sujeción a rack mediante 4 tornillos
PESO
- 2.5 kilogramo
MEDIDAS
- 485mm largo , 170mm ancho , 43mm alto
GRADO PROTECCIÓN
- IP20 Uso en interior
